    太阳能热水工程架空干管安装注意事项
信息来源:www.meishuanglian.com  文章作者:镁双莲太阳能

太阳能热水工程架空干管安装注意事项

在上篇文章,上海太阳能热水工程厂家小编我有给大家分享了太阳能热水工程架空干管安装前,那么这篇文章 就要给大家分享太阳能热水工程架空干管安装注意事项,我们一起来看看吧。

太阳能热水工程架空干管安装注意事项如下。

A.对于使用功能比较齐全的多层建筑或髙层建筑,热水系统的架空千管位于该建筑内的设备层和管道层(又称技术层)内,往往是各种管道纵横交叉而又最集中的地方。因此,管道安装前,必须和采暖、通风、电气等专业安装单位一起认真对照设计图纸,及时研究可能出现的各种管道交叉打架问题。施工安装过程中,必须密切配合,涉及设计存在的问题,应由设计单位变更设计;域于一般性的矛盾,施工单位应本着小管让大管、无压管道让有压管道、低压管道让髙压舍道等避让原则解决,并经设计单位认可。

B.管道支承和支承件应符合下列规定。

Ⅰ.无伸缩补偿装置的直线管段。固定支承件的最大间距:冷水管不宜大于6.0m,热水管不宜大于3.0m,且应设置在管道配件附近。

Ⅱ.采用管道伸缩补偿器的直线管段,固定支承件的间距应经设计决定,管道伸缩补偿器应设在两个固定支承件的中间部位。

Ⅲ.采用管道折角进行伸缩补偿时,悬臂长度不应大f3.0m,自由臂长度不应小于300mmo

Ⅳ.固定支承件的管卡与管道表面应为面接触,管卡的宽度宜为管道外径的1/2,收紧管卡时不得损坏管壁。

Ⅴ.滑动支承件的管卡不应采用月牙形状的管卡,防止当管道压力波动时发生管道弹出管卡现象。

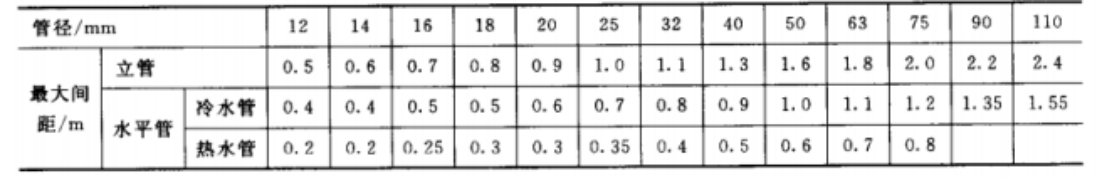

Ⅵ.根据《建筑给水排水及采暖工程施工质量验收规范》(GB50242)规定,管道的最大支承间距应符合表5-4的规定。

S-4塑料管及复合管管道支架的最大间距



Vii.暗敷在吊顶内的管道,管道表面(有保温的按绝热层表面计)与周围墙、板面的净距一般不小于50mm。

Ⅷ.管道安装完毕,应对预埋防水套管与管道之间的环形缝隙进行嵌缝。先在套管中部塞3圈以上油麻,再用M10膨胀水泥砂浆嵌缝至平套管口。

以上所说 就是.太阳能热水工程架空干管安装注意事项的全部内容了,希望对大家有所帮助,那么下篇文章里,上海太阳能热水工程厂家小编我将会说到太阳能热水工程的支管安装。

Ⅸ.管道穿过无防水要求的墙、梁、板的做法应符合两点:一是靠近穿越孔洞的一端应设固定支承将管道固定;二是管道与套管或孔洞之间的环形缝隙应用M7.5水泥砂浆填实。

Ⅹ.管道上连接的各种阀门应固定牢靠,不应将阀门自重和操作力矩传给管道。

管道外径不小于40mm的是直线形管材,有一定的刚度,敷设安装时应有0•002〜0•005的坡度坡向泄水装置。

Ⅺ.敷设在吊顶内的干管,安装完毕应做水压试验,试压合格并经隐蔽验收后方可封闭。

4)立管安装   立管安装首先应根据设计图纸要求确定横支管的高度,在土建墙面上画出横线;再用线坠吊在立管的中心位置上,在墙上画出垂直线,并根据立管卡的髙度在垂直线上确定出立管卡的位置并画好横线,然后再根据其交叉点打洞栽卡。铝塑复合管的立管卡应采用管材生产企业配套的产品。立管卡的安装,当楼层髙度小于或等于5m时,每层须设1个;当楼层髙度大于5m时,每层不少于两个。管卡的安装高度,应距地1.5〜1.8m;两个以上管卡应均勻安装,同一房间管卡应安装在同一高度上。

管卡栽好后,再根据干管和横支管划线,测出各立管的实际尺寸,在施工草图上进行编号记录,在地面上进行预制和组装,经检査和调直后可进行安装。立管安装按顺序由下往上,层层连接,一般应两人配合,一人在下端托管,一人在上端上管。立管安装前,应先清除立管甩头处阀门或连接件的临时封堵物、污物和泥砂等,然后经检査管件的朝向准确无误后即可固定立管。立管安装应注意下列问题。

A.铝塑复合管明设部位应远离热源,无遮挡或隔热措施的立管与炉灶的距离不得小于400mm,与燃气热水器的距离不得小于0.2m,不能满足此要求时应采取隔热措施。

B.铝塑管穿越楼板、层面、墙体等部位,应按设计要求配合土建预留孔洞或预埋套管,孔洞或套管的内径宜比管道公称外径大30〜40mm。

C.铝塑复合管穿越屋面、楼板部位,应采取防渗措施,可按下列规定施工:

Ⅰ.贴近屋面或楼板的底部,应设罝固定支承件;

Ⅱ.预留孔或套管与管道之间的环形缝隙,用C15细石混凝土或M15膨胀水泥砂浆分两次嵌缝,第一次嵌缝至板厚的2/3高度,待达到50%强度后进行第二次嵌缝至板面平,并用M10水泥砂浆抹高、宽不小于25mm的三角灰。
